Revue technique Renault Megane: Configurations et apprentissages

EFFACEMENTS

RZ001 : mémoire défaut.

Cette commande permet l'effacement des défauts mémorisés par le calculateur.

CONFIGURATIONS / LECTURES DE CONFIGURATIONS

•  Afin de simplifier la configuration du calculateur AIRBAG ACU4, l'outil de diagnostic propose des commandes de configuration automatique des lignes de mise à feux et des capteurs suivant l'équipement des différentes versions.
• Cependant les commandes du tableau de la page suivante permettent de configurer unitairement chaque élément du système pour adapter la configuration du calculateur à l'équipement réel du véhicule.
•  Les commandes de lectures de configurations (LCXXX), permettent de regarder l'état de configuration du calculateur par rapport aux lignes de mise à feu et aux capteurs équipant le véhicule.
•  Les commandes de configurations (CFXXX), permettent d'adapter la configuration du calculateur à l'équipement réel du véhicule.

 COMMANDES DE CONFIGURATION STANDARD :

•  CF297 : B/C SANS AIRBAGS LATERAUX.

  Types véhicules B, C SANS AIRBAGS LATERAUX THORAX AVANT ET ARRIERE ET SANS AIRBAGS LATERAUX TETES (SABLAT / SSABCS).

•  CF298 : B/C AVEC AIRBAGS THORAX AV + TETES.

  Types véhicules B, C équipés d'AIRBAGS LATERAUX THORAX AVANT + AIRBAGS LATERAUX TETES (ABLAVI / SSABCS).

•  CF299 : B/C AVEC AIRBAGS THORAX AV/AR + TETES.

  Types véhicules B, C équipés d'AIRBAGS LATERAUX THORAX AVANT ET ARRIERE + AIRBAGS LATERAUX TETES (ABLAT / SSABCS).

•  CF300 : G/S AVEC AIRBAGS TETES.

  Types véhicules S (société) équipés d'AIRBAGS LATERAUX TETES (ABLAVI / SSABCS).

•  CF301 : G/S SANS AIRBAGS DE TETES.

  Types véhicules S (société) SANS AIRBAGS LATERAUX DE TETES (ABLAV / SSABCS).

•  CF302 : J SANS AIRBAG LATERAUX.

  Types véhicules J. Commande pour la configuration automatique des lignes de mise à feu et des capteurs des véhicules du type SCENIC sans airbags latéraux thorax ni airbags de têtes (SABLAT / SSABCS).

•  CF303 : J AVEC AIRBAGS LATERAUX SANS FRONTAUX AR.

  Types véhicules J. Commande pour la configuration automatique des lignes de mise à feu et des capteurs des véhicules du type SCENIC avec airbags latéraux thorax avant, avec airbags de têtes et sans airbag de ceinture arrière (ABLAVI/SSABCS).

•  CF304 : J AVEC AIRBAGS LATERAUX + FRONTAUX AR.

  Type véhicule J. Commande pour la configuration automatique des lignes de mise à feu et des capteurs des véhicules du type SCENIC avec airbags latéraux thorax avant, avec airbag de tête et avec airbag de ceinture arrière (ABLAVI / ABCAR)

•  CF305 : E AVEC AIRBAGS LATERAUX.

  Type véhicule E. Commande pour la configuration automatique des lignes de mise à feu des capteurs des véhicules du type CABRIOLET avec airbags latéraux thorax avant (ABLAV / SSABCS).

•  CF306 : E SANS AIRBAGS LATERAUX Types véhicules E, Commande pour la configuration automatique des lignes de mise à feu et des capteurs des véhicules du type CABRIOLET sans airbags latéraux thorax avant (SABLAT / SSABCS).
•  CF307 : K/L SANS AIRBAGS LATERAUX.

  Types véhicules K et L. Commande pour la configuration automatique des lignes de mise à feu et des capteurs des véhicules du type BREAK et TRICORPS 4 portes sans airbags latéraux thorax avant ni airbags de têtes (SABLAT / SSABCS).

•  CF308 : K/L AVEC AIRBAGS THORAX AV + TETES.

  Types véhicules K et L. Commande pour la configuration automatique des lignes de mise à feu et des capteurs des véhicules du type BREAK et TRICORPS 4 portes avec airbag latéraux thorax avant et avec airbag de têtes (ABLAVI / SSABCS).

•  CF309 : K/L AVEC AIRBAGS THORAX AV/AR + TETES.

  Types véhicules K et L. Commande pour la configuration automatique des lignes de mise à feu et des capteurs des véhicules du type BREAK et TRICORPS 4 portes avec airbag latéraux thorax avant et arrière airbag de têtes (ABLAT / SSABCS).

En raison de probables unifications de références de calculateurs au magasin de pièces de rechange, la déconfiguration de certains capteurs ou lignes de mise à feu peut être nécessaire après usage des commandes de configuration standard. Utiliser pour cela les commandes de configuration unitaire des éléments du système.

Vérifier en fin de configuration, la bonne prise en compte des informations sur l'écran de "lecture de configuration".

CONFIGURATIONS / LECTURES DE CONFIGURATIONS

•  ELEMENTS CONFIGURABLES :

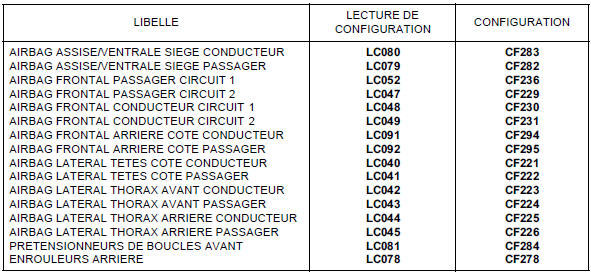

Lignes de mises à feu "AVEC" ou "SANS" :

Les prétensionneurs de boucles avant sont câblés en série.

Les enrouleurs arrière sont câblés en série.

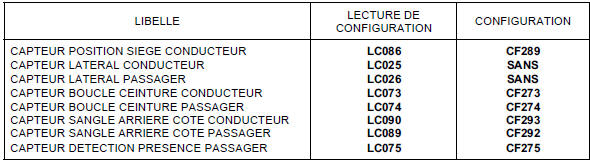

Capteurs "AVEC" ou "SANS" :

Configuration côté de direction "Gauche" "Droit"

Mode de verrouillage airbag passager "AVEC CLE" ou "SANS" :

Lecture type de véhicule : LC034 "MEGANE II"

AUTRES COMMANDES

•  VP006 : Verrouillage calculateur.

  Cette commande est à effectuer lors de chaque intervention sur la système. Elle permet l'inhibition de toutes les lignes de mises à feu.

•  VP007 : Déverrouillage calculateur.

  Cette commande permet de déverrouiller le calculateur lorsqu'il est neuf ou a été inhibé par la commande VP006.

•  VP008 : Ecriture date dernière intervention après vente.

  Cette commande permet d'écrire la date d'intervention sur le système.

•  VP010 : Ecriture du VIN.

  Cette commande permet d'écrire le N du VIN dans le calculateur.

•  SC004 : Lecture contexte de choc.

  Cette commande est à utiliser pour la remise en état du véhicule suite à un choc. La commande permet d'obtenir dans le calculateur à remplacer la liste des lignes de mise à feu pilotées et l'état du système au moment du choc.

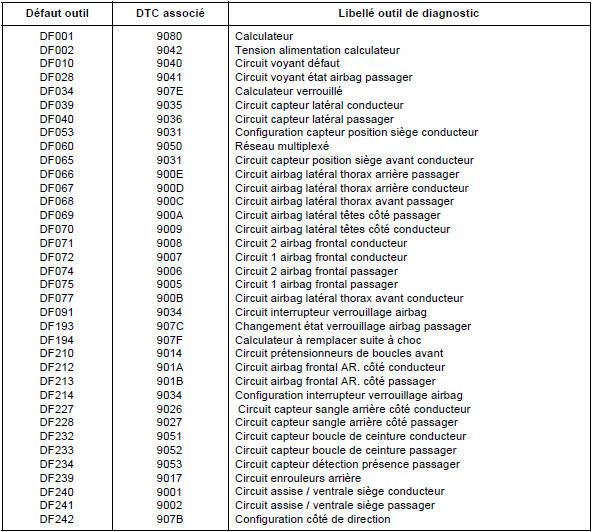

Tableau récapitulatif des défauts
