CONSIGNES
Après avoir configuré le tableau de bord, couper le contact et attendre une minute, ensuite débrancher et rebrancher la batterie pour que les nouvelles configurations soient prises en compte.

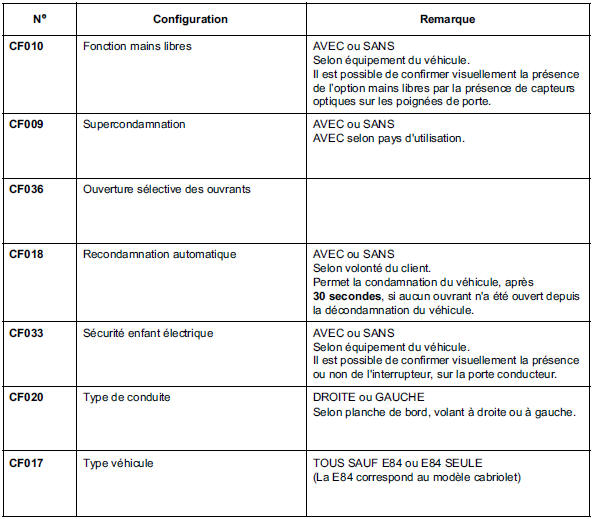

Lecture de configuration
Contrôle de conformité (mains libres)Connecteur de boîte de
vitesses
DP0
Couples de serragem
vis du cache batterie
0,4 daN.m
Connecteur vert (contacteur
multifonction)
Connecteur jaune (interface
électronique hydraulique)
Connecteur vert (pression ligne)
Connecteur jaune (vitesse turbine)
Connect ...
Bloc de résistances de
chauffage
DIRECTION A GAUCHE
Couples de serragem
vis de fixation de la tôle
de renfort de poutre
2,1 daN.m
vis de fixation du bloc de
résistances de chauffage
0,2 daN.m
vis de plot élastique
0,2 daN.m
vis du cache batterie
...
Affectation des voies du calculateur
AFFECTATION DES VOIES DU CALCULATEUR
Connecteur 46 voies
Affectation des voies du connecteur du calculateur d'ESP
...
