Revue technique Renault Megane: Affectation des voies du calculateur
AFFECTATION DES VOIES DU CALCULATEUR

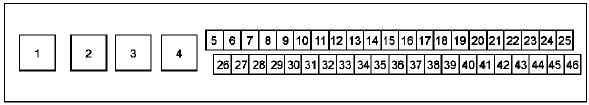

Connecteur 46 voies

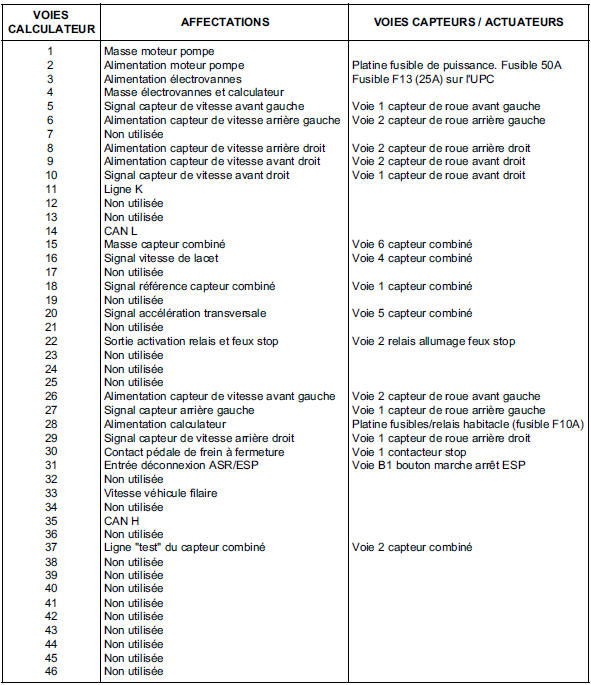

Affectation des voies du connecteur du calculateur d'ESP
