Revue technique Renault Megane: Commande de toit ouvrant électrique
|
Outillage spécialisé indispensable |
|
| Car. 1597 | Levier de dépose des agrafes de poignée arrière de virage |
Pour atteindre le moteur de toit ouvrant, déposer impérativement la garniture de pavillon (voir Garniture de pavillon)dans le MR 365 - Carrosserie.

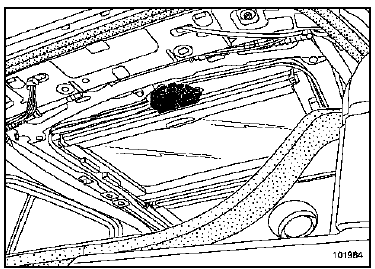

Le moteur est situé dans la partie arrière pavillon.
DÉPOSE
- Déposer :
- le commutateur du toit ouvrant et son connecteur,
- le plafonnier,
- les garnitures de montant (voir dans le MR 365 - Carrosserie).
- Déposer :

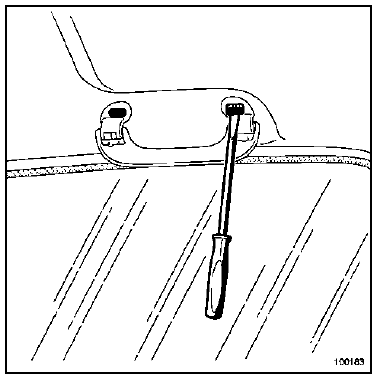

- les poignées avant et arrière avec l'outil (Car.1597),
- l'agrafe arrière,
- les deux fixations arrière.
- Déclipper et débrancher le connecteur du moteur du toit ouvrant.

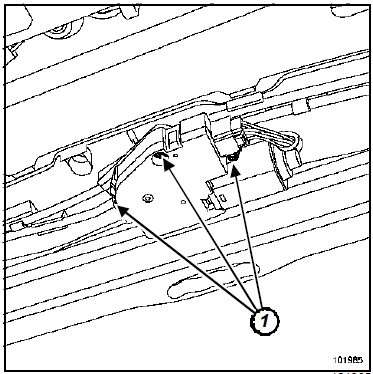

- Déposer les vis de fixation (1).
- Dégager :
- le support connecteur,
- le moteur du toit ouvrant.
REPOSE
- Procéder dans le sens inverse de la dépose.
- Procéder impérativement à l'initialisation du système après remontage du moteur (Chapitre Lèves vitres électriques - Toit ouvrant, Moteur d'ouverture de toit ouvrant : Initialisation, page 87D-23).
