Revue technique Renault Megane: Calculateur d'injection diesel : Branchement

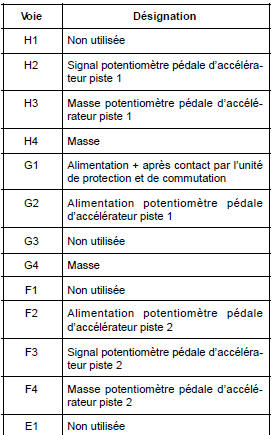

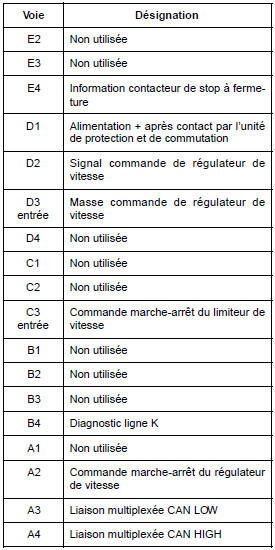

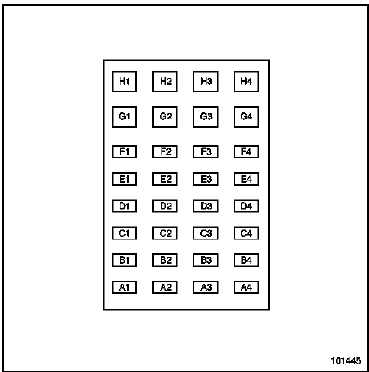

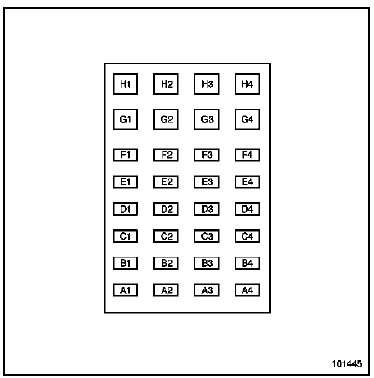

Connecteur A (32 voies)

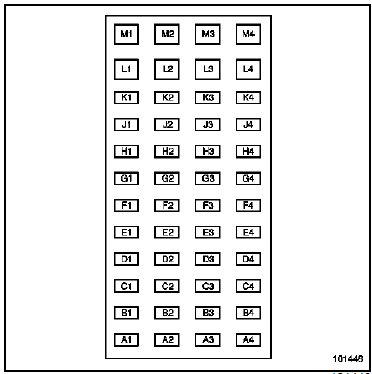

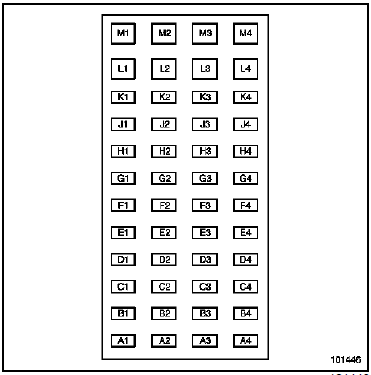

Connecteur B (48 voies)

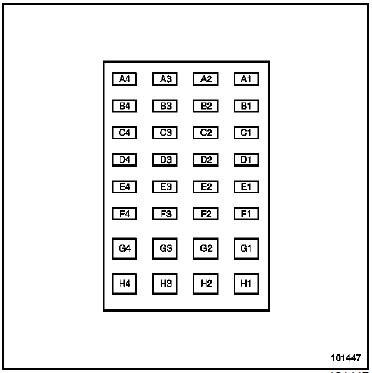

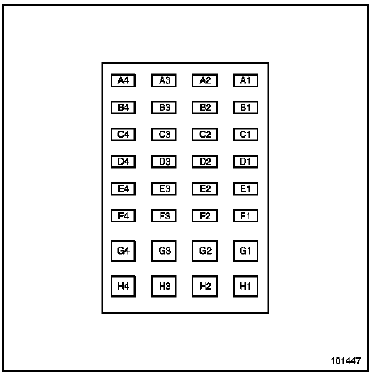

Connecteur C (32 voies)
F9Q

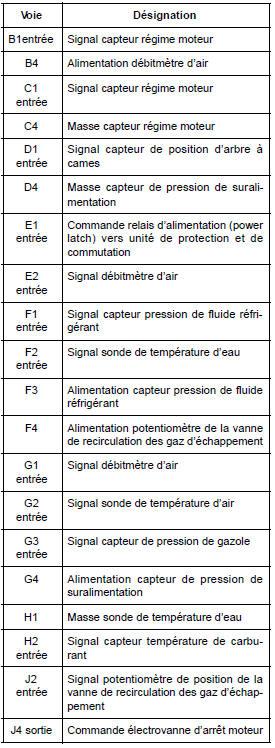

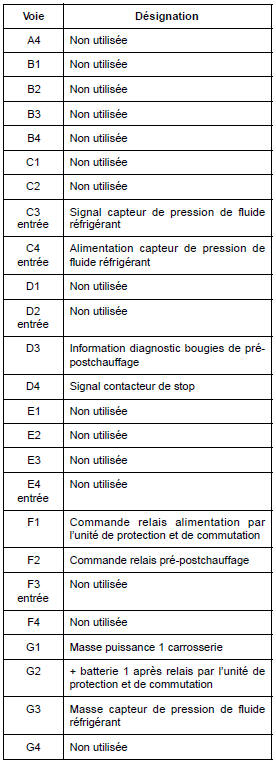

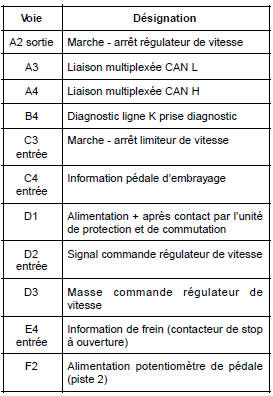

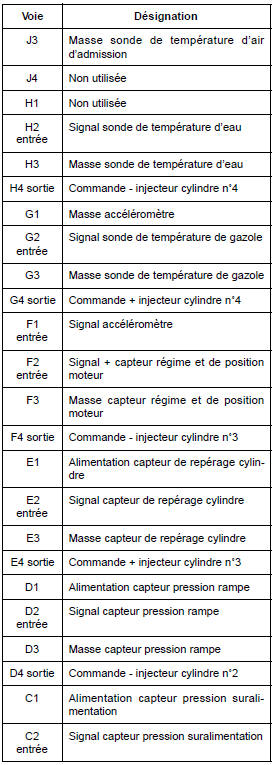

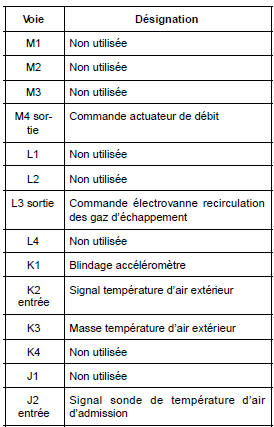

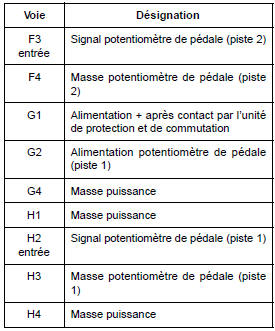

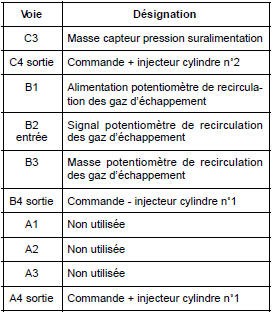

AFFECTATION DES ENTRÉES ET SORTIES DU CALCULATEUR D'INJECTION
Connecteur A (connecteur noir)
Connecteur B (connecteur marron)
Connecteur C (connecteur gris)
Fonction antidémarrage
Ces véhicules sont équipés d'un système antidémarrage
commandé par un système de reconnaissance de
carte RENAULT à code évolutif al&eac ...
Voyant d'injection
K9K
Les véhicules fonctionnant avec le système de gazole
à haute pression DELPHI DDCR sont équipés de symboles
de défaut et de messages d'alerte écr ...
