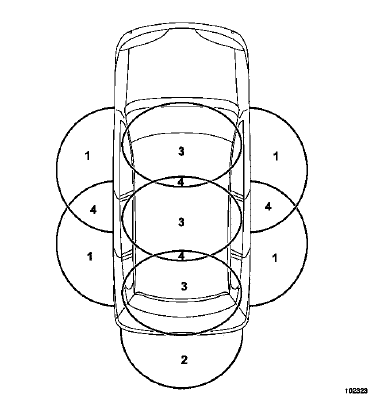

Schéma de principe de la fonction mains libres
Nota :
En cas de court-circuit masse d'une antenne, la zone couverte peut se
trouver multipliée par deux. Si une antenne intérieure est en court-circuit à la masse, elle peut couvrir les antennes extérieures (risque de condamnation / décondamnation impossible mais démarrage possible, carte à l'extérieur). Si une antenne extérieure est en court-circuit masse, le véhicule sera condamnable / décondamnable, carte située à environ 2 m, ou plus, du véhicule. |
Amortisseur
Couples de serragem
vis supérieures de fixa
tion des amortisseurs
6,2 daN.m
vis inférieures de fixation
des amortisseurs
10,5 daN.m
vis de fixation de la protection
sous le train
arrière
0,8 daN.m
Lors du d&eac ...
Moteur d'essuie-vitre avant
Couples de serragem
vis de fixation du moteur
0,8 daN.m
écrou de l'axe moteur
2,2 daN.m
DÉPOSE
Déposer le mécanisme d'essuie-vitre (Chapitre Essuyage
/ Lavage, Essuie-vitre avant, page 85A-4).
Débo&ic ...
Fonctionnement système et affectation
des voies
FONCTIONNEMENT SYSTEME
Sur ce véhicule, la direction est assistée par un moteur électrique fixé sur
la colonne de direction, suivant l'intention
conducteur. Cette intention conducteur est traduite grâce à un capteur de
couple, qui mesure l'effort ...
