Revue technique Renault Megane: Navigation "haut de gamme" : Initialisation
Cette procédure est à réaliser à chaque remplacement de pièce.

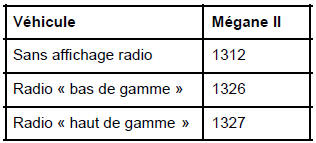

Configurations du système
| ATTENTION Si le véhicule est équipé d'autoradio, celui-ci doit être allumé au moment de l'initialisation. Dans le cas contraire, la commande au volant sera inefficace et l'écran n'affichera pas les données de la radio. |
- Couper le contact.
- Attendre l'arrêt complet du système.
- Allumer l'autoradio.
- Mettre le contact (attendre 20 secondes environ).
- Appuyer simultanément sur les touches " M " et " C ".
- Lire la référence du véhicule.
- Effectuer le test de la commande au volant (s'affiche à l'écran la connexion de l'antenne GPS : connectée - non connectée). Ne pas tenir compte des tests des antennes radio et téléphone.
- Sortir de l'initialisation par le bouton rotatif.
- Couper le contact (1 minute).
| Nota : Si la configuration ne correspond pas au véhicule, contrôler le câblage du véhicule (lignes multiplexées) et les références des pièces. |
