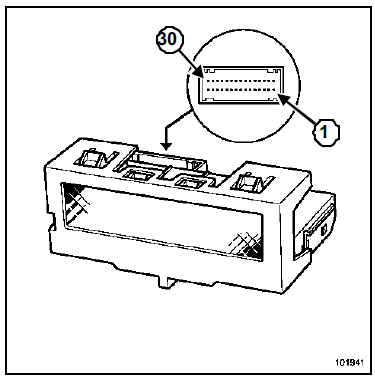

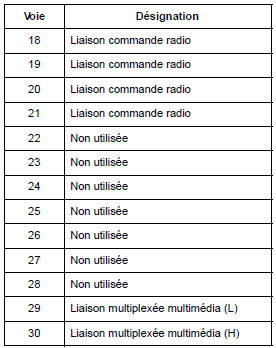

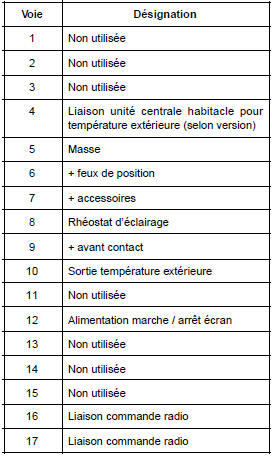

Navigation : Ecran
Navigation "haut de gamme" :
FonctionnementNavigation "haut de gamme" :
Branchements de l'unité
centrale de communication
Connecteur (1) 15 voies (rouge)
Connecteur (2) 30 voies (gris)
Connecteur (3) 30 voies (vert)
(4) et (5) : entrée et sortie d'antenne radio. ...
Potentiomètre de pédale
d'accélérateur : Branchement
Potentiomètre double piste
RÉSISTANCE
Piste 1 : voies 3 et 5 : 1700 +/- 900 Ω
Piste 2 : voies 2 et 6 : 3875 +/- 1025 Ω ...
Calculateur
DP0
Couples de serragem
cache batterie
0,4 daN.m
Le calculateur se situe derrière le passage de roue
gauche.
DÉPOSE
Mettre le véhicule sur un pont élévateur à deux colonnes.
Déposer les caches du m ...
