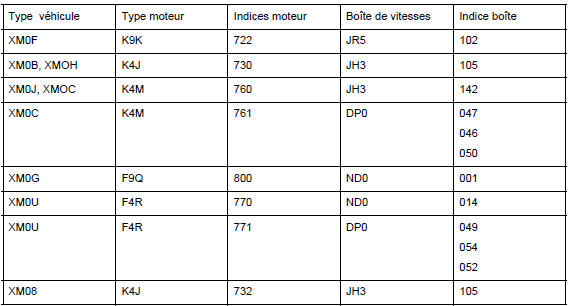

IDENTIFICATION VEHICULE
Exemple : XM0F
X : Type de carrosserie
M : Code projet
0F : Code de motorisation
Dimensions
Introduction mécaniqueStructure
RAPPEL
La structure de ce véhicule est constituée en
partie d'éléments en tôle à très haute limite
élastique (se reporter au paragraphe "désignation
des pièces").
PARTICULARITES DES TOLES A TRES HAUTE
LIMITE ELASTIQ ...
Restructuration soubassement
PIECES COMPORTANT LES POINTS DE FIXATION MECANIQUE QUI NECESSITENT UNE
MISE AU MA
Support moteur
Passage de roue avant
Demi-bloc avant
Longeron avant
Support de traverse radiateur
Boîtier de fixation avant de berceau avant
Boîtier ...
Unité de protection et de
commutation : Branchement
+ batterie
Connecteur PPH1 (gris)
Connecteur PEH (noir)
Connecteur PPH2 (marron)
Connecteur PPA (noir)
Connecteur PEM (noir)
Connecteur PPM1 (noir)
Connecteur PPM2 (gris)
Connecteur P1 (bleu)
Connecteur P2 (cristal)
...
