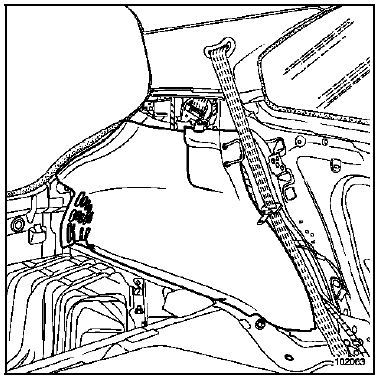

Revue technique Renault Megane: Garniture de passage de roue
DEPOSE
Déposer :
- la garniture de jupe arrière (voir chapitre 71A-J),
- la tablette,
- pour la version 5 portes : la garniture supérieure de bas de marche arrière (voir chapitre 71A-F),
- pour la version 3 portes : la garniture d'aile arrière (voir chapitre 71A-G).
Basculer le dossier de la banquette arrière.
Dégager :
- partiellement le joint de coffre,
- la garniture de passage de roue.
REPOSE
Procéder dans le sens inverse de la dépose.
Garniture de jupe arrière
DEPOSE
Déposer :
les vis (A),
l'enjoliveur de gâche.
Dégager la garniture (1).
REPOSE
Procéder dans le sens inverse de la dépose. ...
Garniture de pavillon
(version 5 portes)
COUPLE DE SERRAGE (en N.m)
Vis de fixation inférieure de ceinture
arrière
21
DEPOSE
IMPORTANT :
Avant de commencer la dépose de la g ...
