CONSIGNES

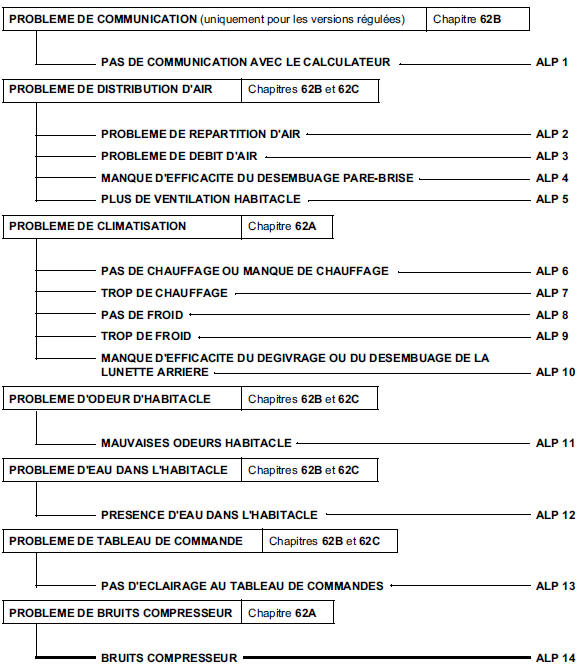

Particularités : Ce sommaire correspond à la liste complète des effets clients possibles (les arbres de localisation de pannes sont répartis dans les chapitres 62A, 62B et 62C : voir ci-dessous).
Groupe motoventilateur
habitacle
DIRECTION A GAUCHE
Couples de serragem
vis de fixation de la tôle
de renfort de poutre
2,1 daN.m
vis de fixation du plot
élastique
0,2 daN.m
vis de cache batterie
0,4 daN.m
Le groupe motoventilateur habitacle est accessible ...
Dossier complet 1/3 - 2/3
Couples de serrage
Vis avant de dossier
44 N.m
Vis arrière de dossier
21 N.m
Vis de fixation de ceinture
21 N.m
DEPOSE
NOTA :
Pour faciliter l'accès aux fixations du dossier, dégager
les assises.
Les dossiers 1/3 et ...
Implantation des éléments
K4J
Electrovanne de recirculation
des vapeurs d'essence
Capteur de pression de collecteur
Boîtier papillon motorisé
Bobine d'allumage
Calculateur d'injection
Unité de protection et de commutation
Sonde de température d'eau
Capteur de cliquetis
Son ...
