CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet à l'outil de diagnostic (les valeurs indiquées dans ce contrôle de conformité ne sont données qu'à titre indicatif).
Conditions d'application : moteur arrêté sous contact.

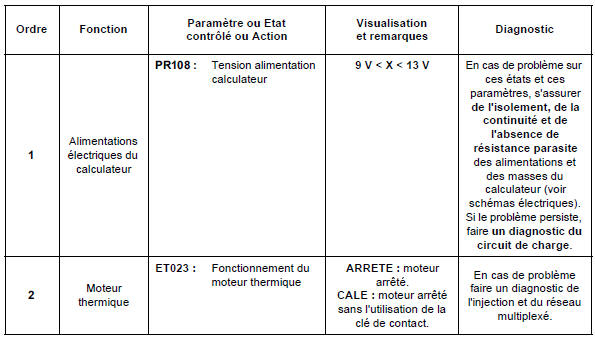

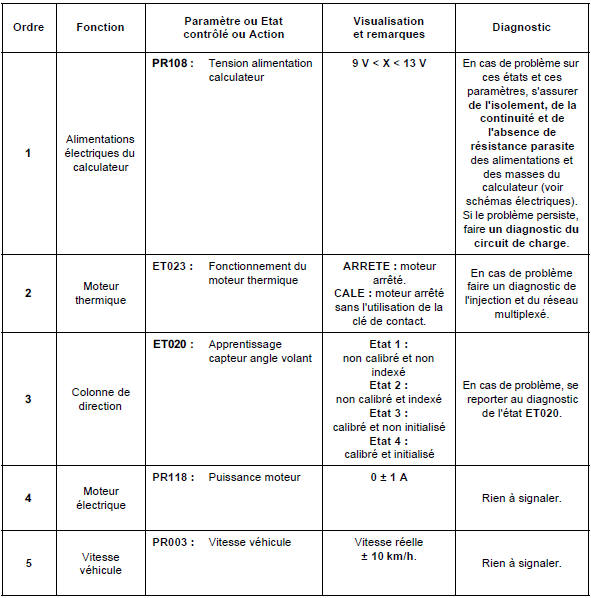

Ecran principal


CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet à l'outil de diagnostic (les valeurs indiquées dans ce contrôle de conformité ne sont données qu'à titre indicatif).
Conditions d'application : moteur arrêté sous contact.

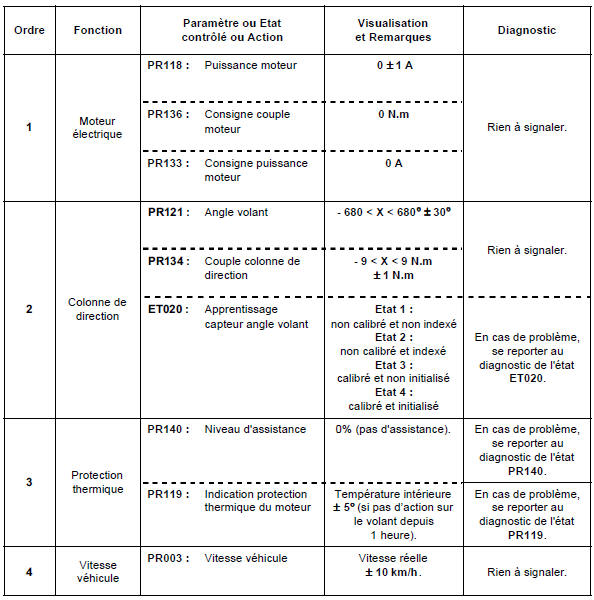

Sous-fonction : puissance

CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet à l'outil de diagnostic (les valeurs indiquées dans ce contrôle de conformité ne sont données qu'à titre indicatif).
Conditions d'application : moteur arrêté sous contact.

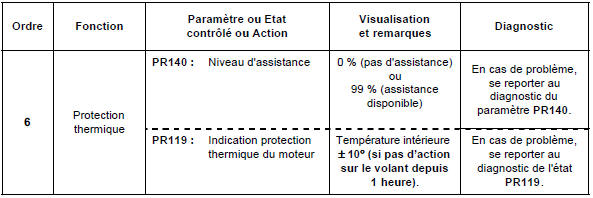

Sous-fonction : assistance

CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet à l'outil de diagnostic (les valeurs indiquées dans ce contrôle de conformité ne sont données qu'à titre indicatif).
Conditions d'application : moteur au régime de ralenti.

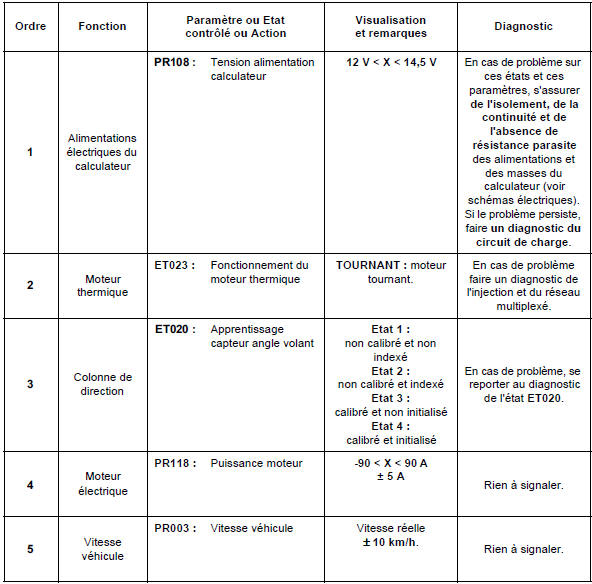

Ecran principal


CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet à l'outil de diagnostic (les valeurs indiquées dans ce contrôle de conformité ne sont données qu'à titre indicatif).
Conditions d'application : moteur au régime de ralenti.

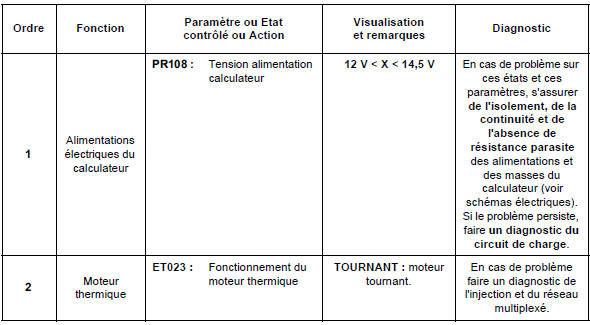

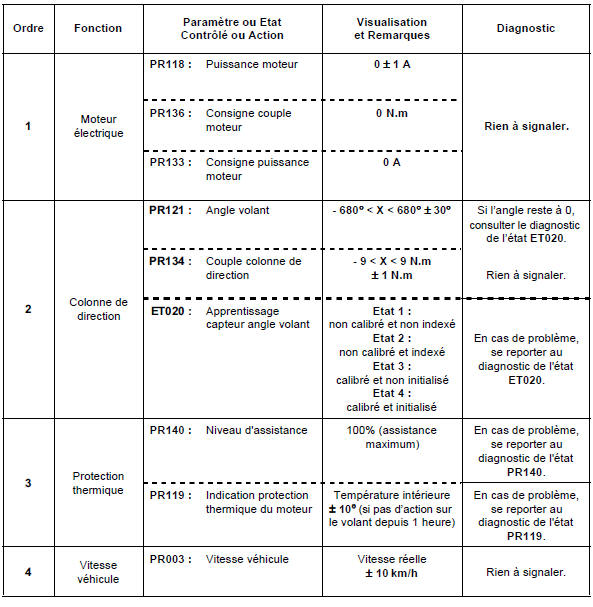

Sous-fonction : puissance

CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet à l'outil de diagnostic (les valeurs indiquées dans ce contrôle de conformité ne sont données qu'à titre indicatif).
Conditions d'application : moteur au régime de ralenti.

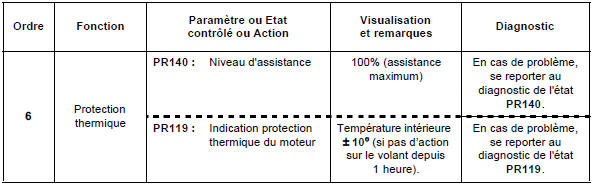

Sous-fonction : assistance

Traitement des états et paramètre
calculateur
Effets clientCommande sous volant
La commande de l'autoradio au volant est raccordée à
l'afficheur déporté ou à l'unité centrale de communication
(Chapitre Système télématique embarqué).
I - BRANCHEMENT
II - FONCTIONNEMENT
...
Légende des symboles et vignettes
1. Symboliques :
Représente généralement un bord de tôle visible.
La symbolique peut être suivie d'une action à réaliser suivant cette
ligne (découper par
exemple).
Représente généralement u ...
Affectation des voies calculateur
CALCULATEUR D'AIRBAG
Connecteur 22 voies :
Connecteur 64 voies :
BRANCHEMENT CAPTEURS DE CHOC LATERAUX
Connecteur 2 voies
Nota :
Les fonctions Prétensionneurs de boucles avant, Airbags latéraux thorax
avant, Prétensionneurs de ventrales
ou Airba ...
