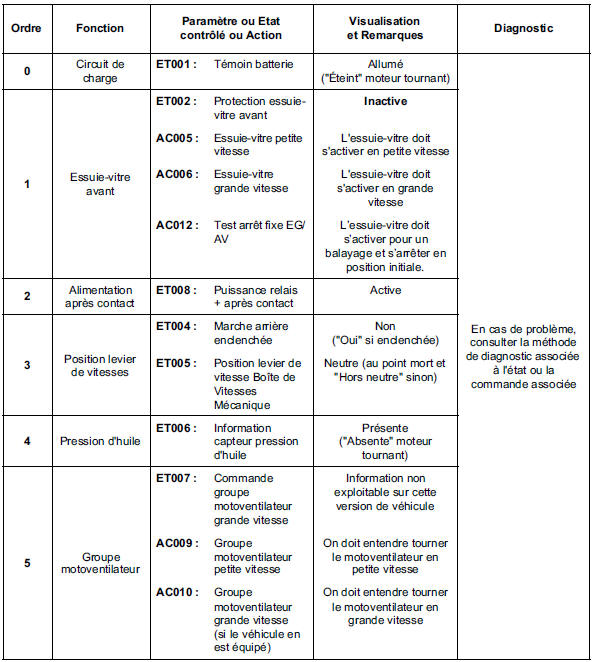

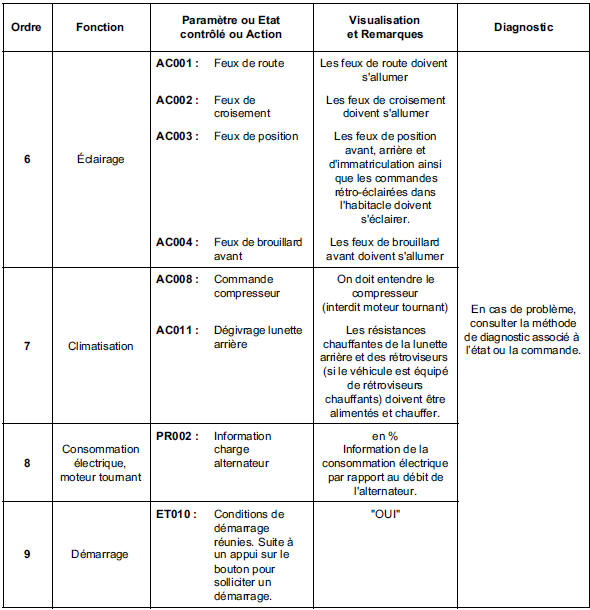

Revue technique Renault Megane: Contrôle de conformité
CONSIGNES
N'effectuer ce contrôle de conformité qu'après un contrôle complet à l'outil de diagnostic.
Conditions d'application : sous contact, moteur arrêté.
