Revue technique Renault Megane: Contacteurs sécurité enfant
Lors de la condamnation, un voyant rouge (piloté par l'unité centrale habitacle) s'allume sur le contacteur.
Cet interrupteur est utilisé pour inhiber l'ouverture des portes arrière et l'ouverture des vitres (selon l'équipement du véhicule).
| Nota : La dépose du contacteur est identique à celle des lève-vitres conducteur |
Lorsque le véhicule est équipé de lève-vitres impulsionnels, la commande de sécurité enfant commute ou non la masse de commande des contacteurs de lève-vitres impulsionnels arrière et informe l'unité centrale habitacle de son état.

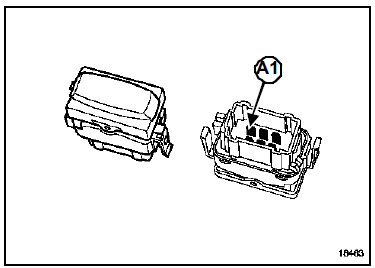

| Nota : Lorsque la sécurité enfant est active, la résistance entre les voies A3 et B1 est infinie. |
