Revue technique Renault Megane: Configuration et apprentissages

PARAMETRAGES

VP001 : Ecriture du VIN.

Cette commande permet de saisir manuellement le VIN du véhicule dans le calculateur. Cette commande est à utiliser lors de chaque remplacement calculateur. Le numéro de VIN (VF...) est inscrit sur la plaque constructeur sur le pied de porte avant droit et frappé sur la caisse sous le capot moteur.

Procédure de paramétrage :
  •  brancher l'outil de diagnostic,
  •  consulter le diagnostic de l'ABS BOSCH 8.0,
  •  sélectionner le paramétrage VP001 "écriture du VIN",
  •  renseigner le numéro de VIN du véhicule,
  •  effacer la mémoire du calculateur,
  •  sortir du mode diagnostic,
  •  couper le contact,
  •  attendre la fin du "Power-latch",
  •  relire le paramétrage pour confirmation.

VP006 : Ecriture date dernière intervention APV.

Lors de chaque intervention en atelier sur le système ABS, il est nécessaire de saisir la date de l'intervention.

Sélectionner la commande VP006 sur l'outil de diagnostic.

Saisir la date d'intervention à l'aide du clavier de l'outil.

VP007 : Index tachymétrique.

Cette commande permet de programmer dans la mémoire du calculateur l'index permettant de calculer la vitesse du véhicule suivant la monte des pneumatiques.

Le calculateur ABS BOSCH 8.0 avec "fonction tachymétrie" fournit le signal vitesse véhicule à tous les utilisateurs de cette information dans le véhicule (tableau de bord, contrôle moteur...).

Ce signal vitesse véhicule remplace celui que délivrait le capteur de vitesse situé sur la boîte de vitesses. Le calculateur ABS calcule la vitesse véhicule à partir des vitesses de roues et de la développée du pneumatique équipant le véhicule.

Nota : La vitesse véhicule est fournie en filaire (voie 23) au calculateur du COSLAD, à la radio, au toit ouvrant électrique et par le réseau mutliplexé pour les autres calculateurs.

La développée du pneumatique est à programmer en mémoire d'un calculateur neuf. Cela consiste à saisir un index "X" grâce à l'outil de diagnostic par la commande VP007 "Index tachymétrique".

Suite à l'essai de l'index par la commande VP007, effacer la mémoire du calculateur puis couper le contact.

Contrôler par le paramètre PR030 la bonne prise en compte de l'index saisi.

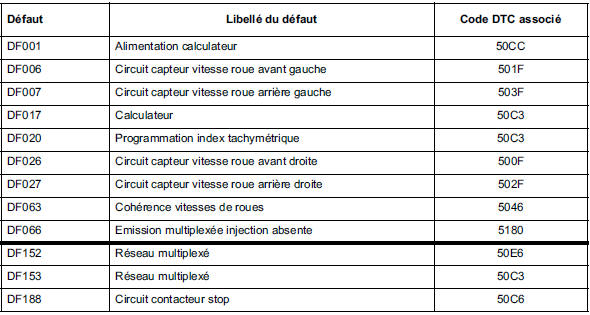

Tableau récapitulatif des défauts du système

Interprétation des défauts

    Remplacement d'organe
    Remplacement calculateur Lors d'un remplacement calculateur, effectuer les configurations suivantes :  couper le contact,  remplacer le calculateur,  renseigner le numér ...

    Interprétation des défauts
    DF001 PRESENT OU MEMORISE ALIMENTATION CALCULATEUR1.DEF : En dessous du seuil mini 2.DEF : Au-dessus du seuil maxi 3.DEF : Tension anormale CONSIGNES Particularit&eacut ...
