Revue technique Renault Megane: Combinatoires des chocs
Combinatoire des pièces de rechange en fonction des chocs

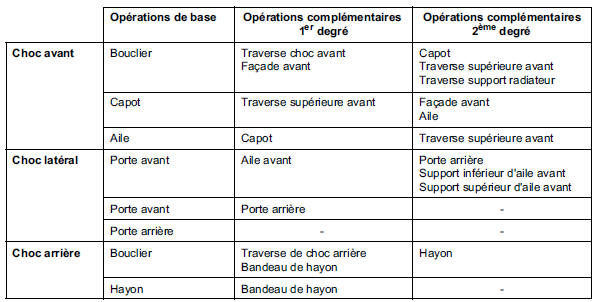

SANS OPERATION DE TOLERIE

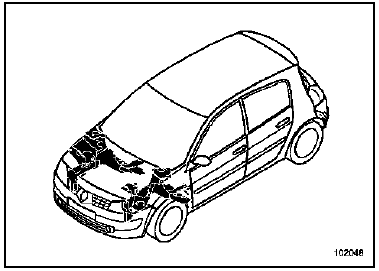

CHOC AVANT

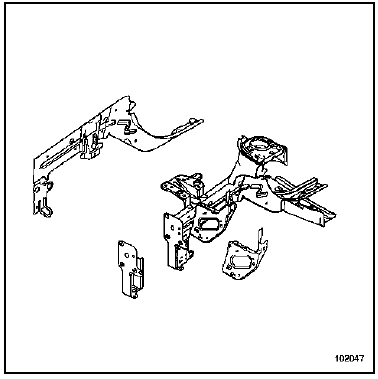

1er degré
Traverse latérale extrême avant
Support de traverse de radiateur
Fermeture de longeron avant
Demi-bloc avant

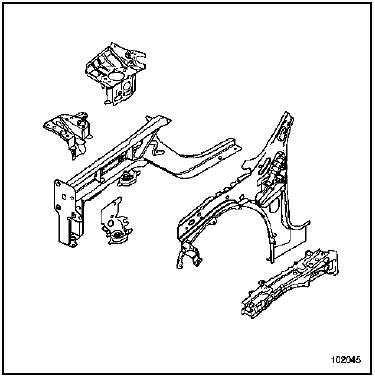

2ème degré
Support moteur
Longeron partie avant
Côté d'auvent
Renfort supérieur de côté d'auvent
Boîtier de fixation avant de berceau avant
Support de bac à batterie

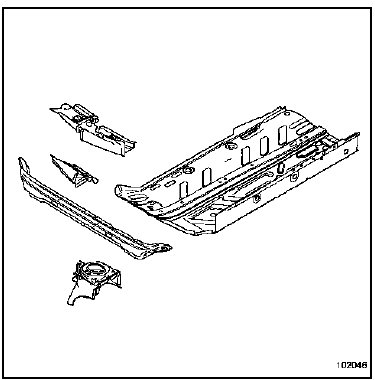

3ème degré
Passage de roue
Traverse inférieure de tablier
Boîtier arrière de berceau avant
Traverse latérale avant de plancher central
Plancher central

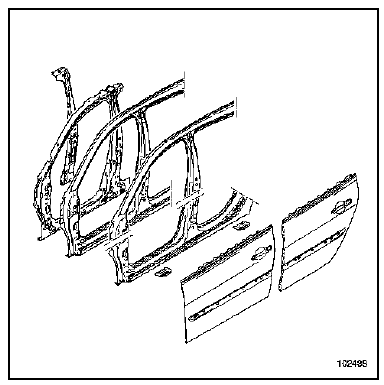

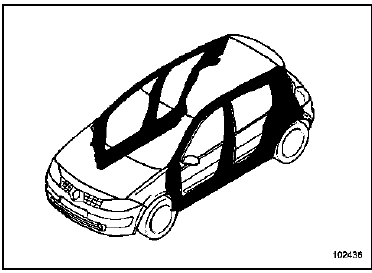

CHOC LATERAL
1er degré
Panneau de porte avant*
Pied avant
Panneau de porte arrière
Côté de caisse partie avant*
Renfort de côté de caisse partie avant
Pied milieu
Bas de caisse*
Haut de caisse*
2ème degré
Doublure de pied avant
Renfort de côté d'auvent
Doublure de montant de baie
Raidisseur de renfort de pied milieu*
Doublures de pied milieu
Fermeture arrière de bas de caisse
Pavillon

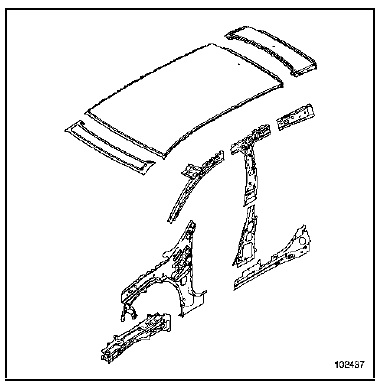

NOTA : Les pièces repérées par un * sont différentes pour la version 3 portes mais ne changent pas la combinatoire du choc.

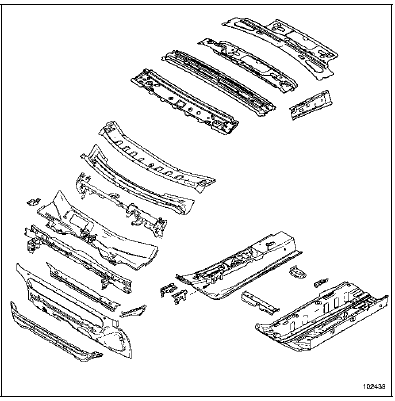

3ème degré
Plancher central partie latérale
Traverse avant sous siège avant
Boîtier extérieur de fixation arrière de siège avant
Boîtier intérieur de fixation arrière de siège avant
Tunnel
Traverse inférieure de tablier
Tablier
Renforts de tablier
Traverse supérieure de tablier
Cloison de chauffage
Traverse de planche de bord
Traverse inférieure de baie
Fermeture de traverse inférieure de baie
Support d'essuie-vitre
Traverses de pavillon

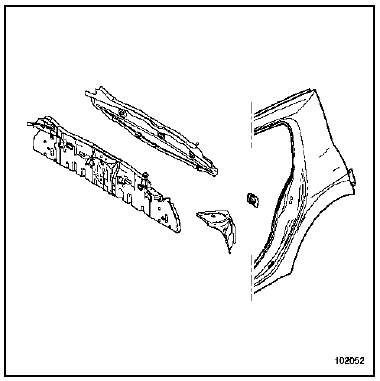

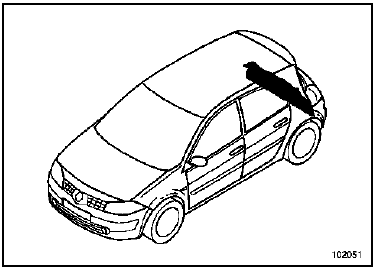

CHOC ARRIERE
1er degré
Jupe arrière
Ensemble jupe arrière
Panneau d'aile arrière*
Allonge de passage de roue arrière
2ème degré
Doublure latérale de jupe arrière
Support de feux
Doublure support de feux
Gouttière de panneau d'aile
Passage de roue extérieur arrière
Renfort supérieur de custode*
Traverse inférieure extrême arrière partie latérale
Fermeture latérale de traverse inférieure extrême
arrière
Renfort de fixation de traverse de choc arrière
Fermeture de longeron arrière partie arrière
Renfort de bas de caisse partie arrière
Traverse avant de plancher arrière
Plancher arrière partie avant avec supports
NOTA : Les pièces repérées par un * sont différentes pour la version 3 portes mais ne changent pas la combinatoire du choc.

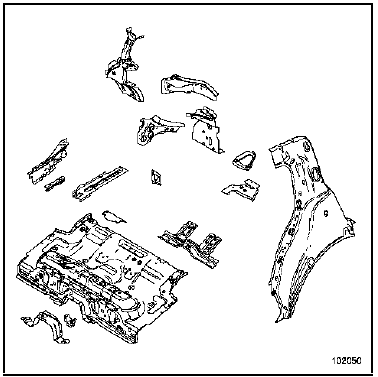

3ème degré
Doublure de custode*
Renfort central de custode
Fermeture de passage de roue arrière*
Passage de roue arrière intérieur
Longeron arrière
Traverse centrale

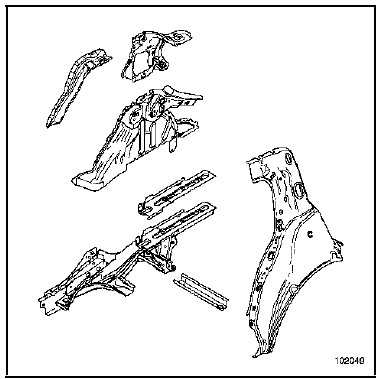

NOTA : Les pièces repérées par un * sont différentes pour la version 3 portes mais ne changent pas la combinatoire du choc.
Diagnostic
I - CONTROLE DU SOUBASSEMENT
Avant d'entreprendre la réparation de la carrosserie d'une voiture, même
paraissant légèrement accidentée, il est
nécessaire d ...
Restructuration du soubassement
PIECES NECESSITANT UNE MISE AU MARBRE
Support moteur
Passage de roue avant
Demi-bloc avant
Longeron avant
Support de traverse radiateur
Boîtier de ...
