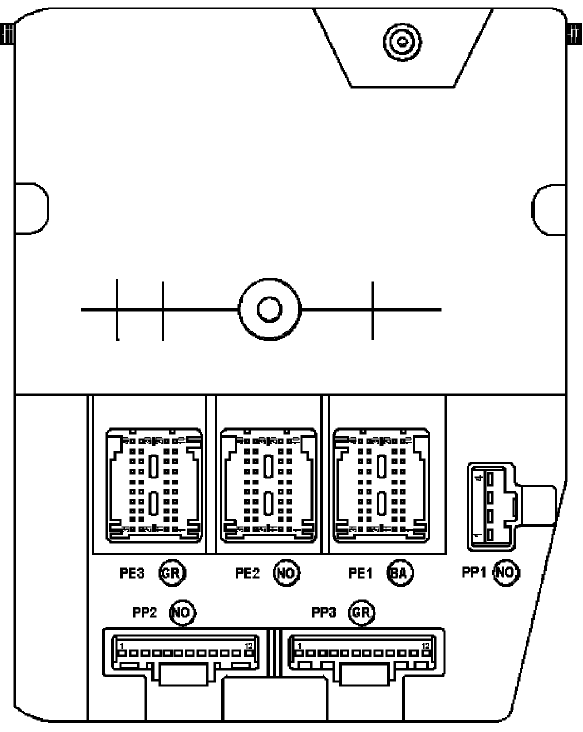

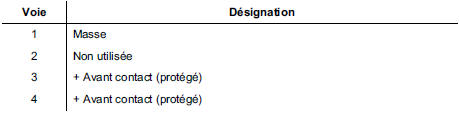

Connecteur PP1 (Noir)
Connecteur PP2 (Noir)

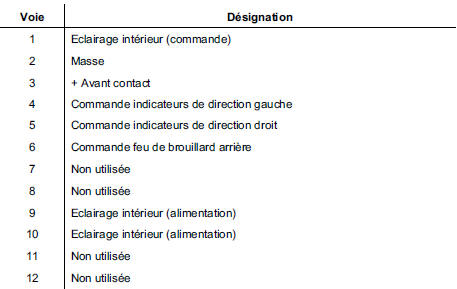

Connecteur PP3

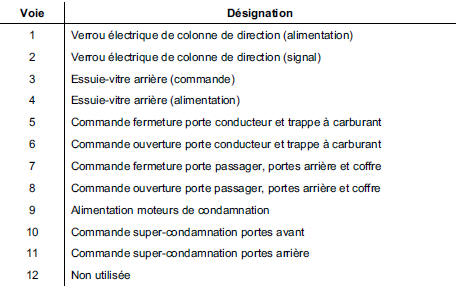

Connecteur PE1 (Marron)
Connecteur PE1 (Vert)

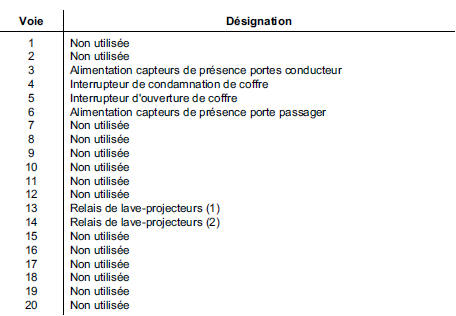

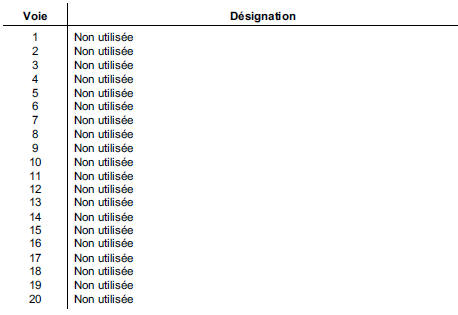

Connecteur PE3 (Marron)

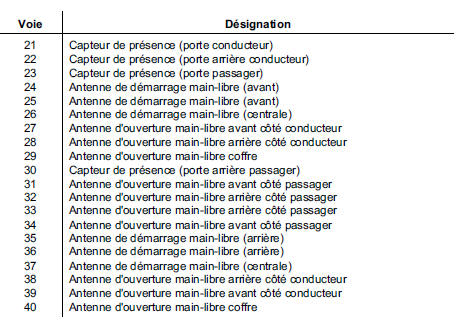

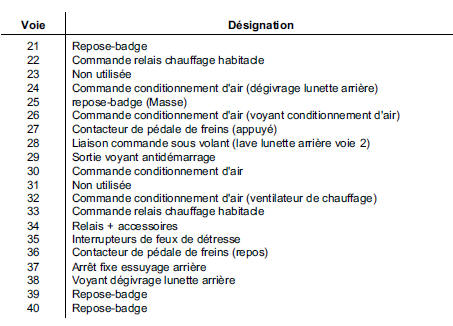

Connecteur PE3 (Vert)
Connecteur PE2 (Noir)
Connecteur PE2 (Vert)
Remplacement des organes
Pour les remplacements des différents organes, voir les chapitres concernés dans le Manuel de Réparation Mécanique du véhicule.
Les apprentissages et configurations sont décrits dans les pages suivantes du présent document.

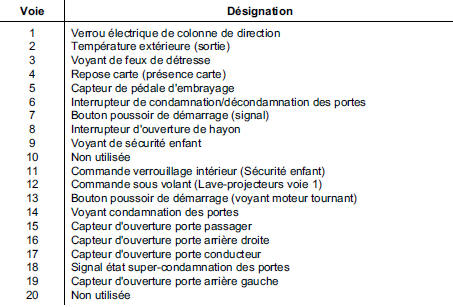

Affectation des voies calculateur
BRANCHEMENT

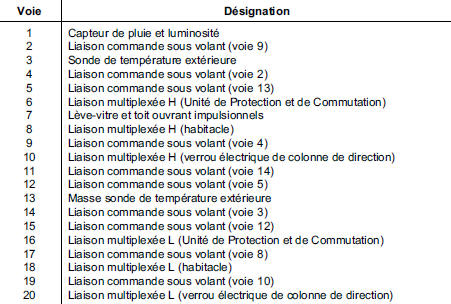

a) Connecteur noir (A), 32 voies
b) Connecteur marron (B), 48 voies
c) Connecteur gris (C), 32 voies
Remplacement des organes
Pour tout remplacement d'organe, se reporter au Manuel de
Réparation mécanique,
chapitre 1.
Les configurati ...
Bloc outils (Cric - Manivelle...) / Enjoliveur
Le bloc outils est situé dans le coffre :
soulevez le tapis de coffre.
La présence des outils dans le bloc
outils dépend du véhicule.
Clé de roue 1
Cric 2
Lors de sa remise en place, repliez correctement
le cric et positionnez correctement
la manivelle ...
Fonctionnement
I - FONCTIONNEMENT SIMPLE
Lorsque le système antidémarrage est opérationnel, le
voyant rouge de l'antidémarrage clignote. Le verrou
électrique de colonne de direction est bloqué :
Lors d'un appui sur le bouton de démarrage ou sur la
p&e ...
