DEPOSE

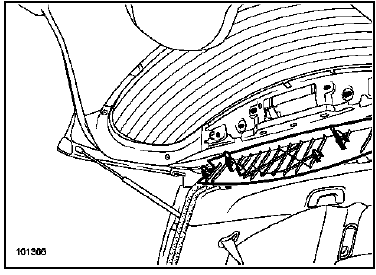

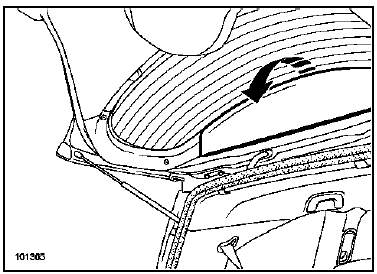

Déclipper la garniture supérieure.

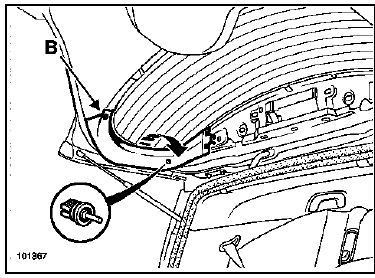

Déposer la vis (B).
NOTA : Dans le cas d'un incident sur le pion de maintien de plage arrière, celui-ci est disponible au détail en pièce de rechange et peut être remplacé seul.

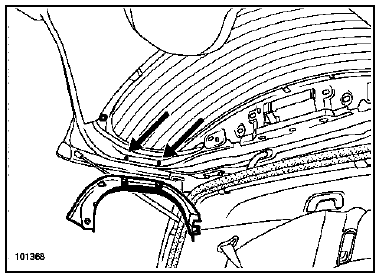

Déclipper la garniture latérale au niveau des deux agrafes.
Opération à réaliser de chaque côté.

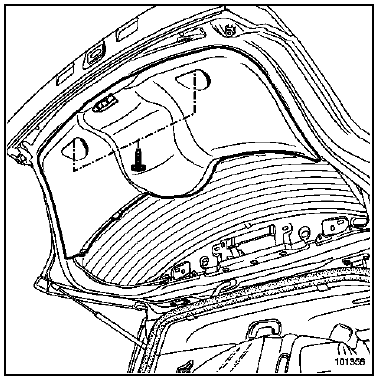

Déposer les deux vis de la garniture inférieure.

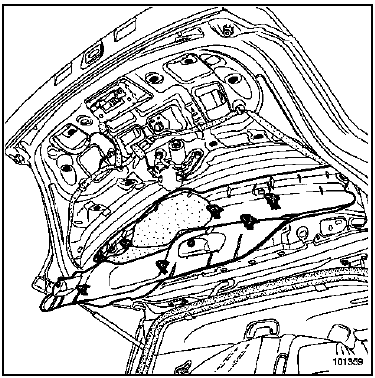

Déclipper la garniture inférieure.
REPOSE
Procéder dans le sens inverse de la dépose.
