Les miroirs de courtoisie peuvent être accompagnés d'un éclaireur intégré à la garniture de pavillon.

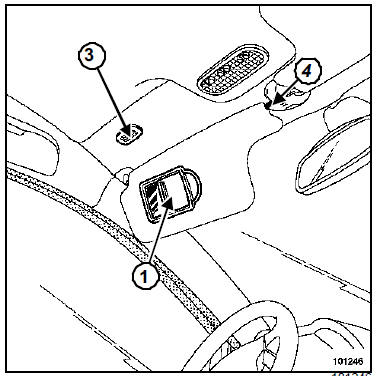

L'interrupteur est situé sur le portillon (1) du miroir de

L'interrupteur est situé sur le portillon (1) du miroir de pare-soleil (2). Le courant est transmis à l'éclaireur (3) par la fixation centrale (4) des pare-soleil.

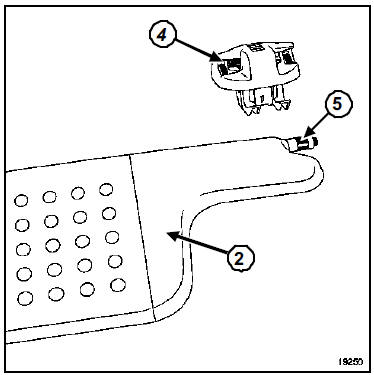

Nota : Le fonctionnement de l'interrupteur peut être contrôlé en branchant un multimètre en (5) :
  •  portillon de miroir fermé (interrupteur ouvert) = éclaireur éteint = résistance infinie,
  •  portillon de miroir ouvert (interrupteur fermé) = éclaireur allumé = résistance nulle.
