Revue technique Renault Megane: Commande de réglage en site
| ATTENTION Deux références sont disponibles :
|
| Nota : La partie réglage en site est la même quelle que soit la climatisation. |
DÉPOSE
- Déposer :
- l'habillage du bas de la planche de bord côté conducteur,

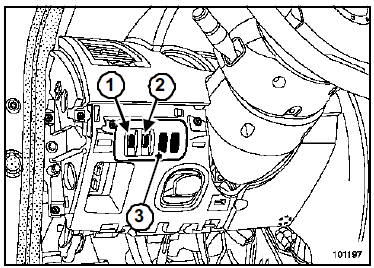

- la platine d'interrupteur (3) à l'aide d'un petit tournevis.
| Nota : Le rhéostat d'éclairage (1) et la commande de réglage en site (2) forment une seule pièce. |
- Débrancher le connecteur.

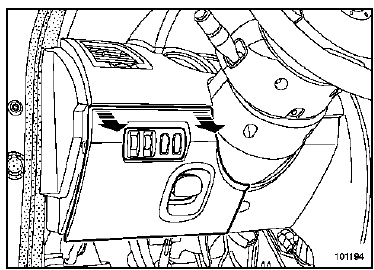

- Désolidariser l'ensemble " commande de réglage - rhéostat " de son support.
Contacteur de feux de détresse
et centralisation des portes :
Branchement
I - CONTRÔLE DE LA COMMANDE DES FEUX DE
DÉTRESSE
II - CONTRÔLE DE LA COMMANDE DE
CENTRALISATION DES PORTES
...
Commande rhéostat
d'éclairage : Branchement
POSITION DE LA MOLETTE
...
