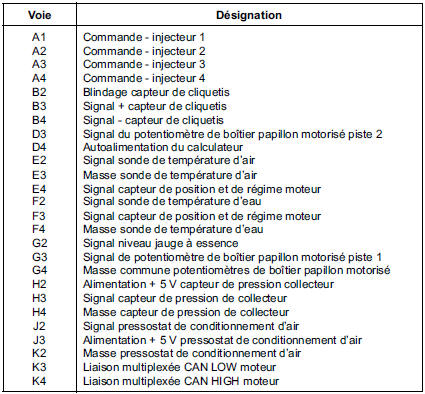

Connecteur (A), 32 voies :

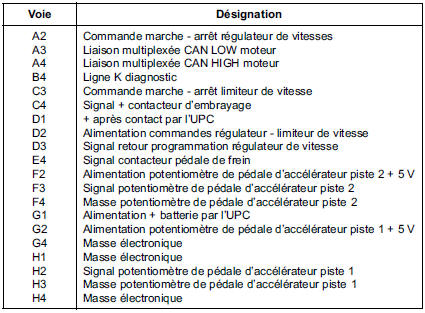

Connecteur (B), 48 voies :

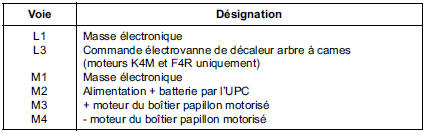

Connecteur (B), suite :

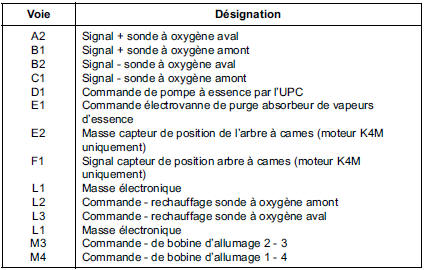

Connecteur (C), 48 voies :

Fonctionnement système
Remplacement des organesCâble de commande de
mixage d'air
DIRECTION A GAUCHE
Couples de serragem
vis de fixation de la tôle
de renfort de poutre
2,1 daN.m
vis de fixation du plot
élastique
0,2 daN.m
vis du cache batterie
0,4 daN.m
DÉPOSE
Nota :
Le câble de ...
Plafonnier
Outillage spécialisé indispensable
Car. 1597
Levier de dépose des
agrafes de poignée
arrière de virage
DÉPOSE
Déclipper le cache translucide (1) avec l'outil (Car.1597) en le positionnant sur le côt&eac ...
Gestion centralisée de la
température d'eau
K9K
La sonde de température d'eau (injection et indication
de température d'eau au tableau de bord) est une sonde
3 voies :
2 voies pour l'information de température d'eau au
calculateur (voies B H2 et B H3),
1 voie pour l'indication au tableau de bord.
...
