COUPLE DE SERRAGE (en N.m)
|
|
Vis de fixation et du rail de ceinture | 21 |
DEPOSE
IMPORTANT : Avant de commencer la dépose de la garniture de pavillon, verrouiller impérativement le calculateur d'airbag à l'aide de l'outil de diagnostic (voir chapitre 88C). |
Déposer :
Déposer partiellement :
ATTENTION : La manipulation des joints d'encadrement doit s'effectuer soigneusement afin d'éviter tous risques de détérioration et de salissure.
Dépose du rétroviseur intérieur :

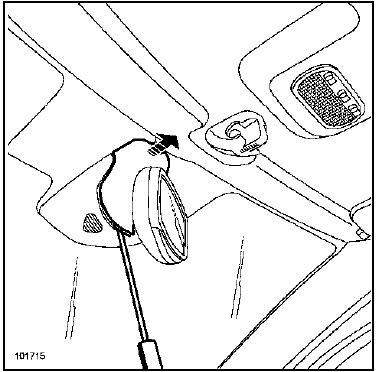

Déclipper la coquille supérieure.

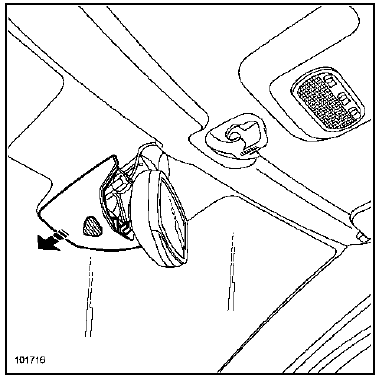

Déclipper la coquille inférieure.

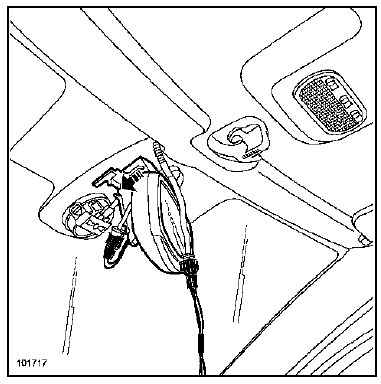

Débrancher les connecteurs.
Déposer le rétroviseur.
NOTA : Lors de la dépose du rétroviseur, faire attention à la proximité du capteur de pluie pour éviter toute détérioration de celui-ci.
Dépose de la garniture de custode :
Déposer la plage arrière.

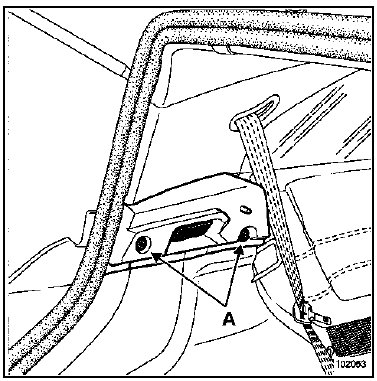

Déposer les vis (A).
Dégager partiellement la tablette.
Débrancher le connecteur de l'éclaireur de coffre.
Déclipper la garniture supérieure.
Avancer le siège avant.

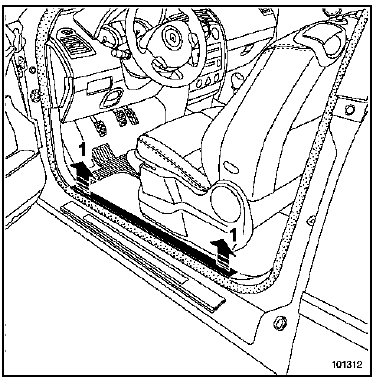

Déclipper la garniture de bas de marche avant (1).

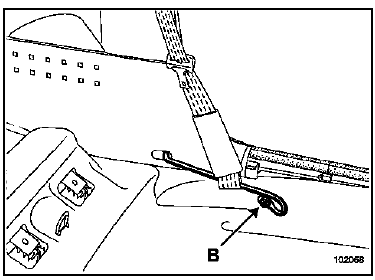

Déposer la vis (B) du rail de ceinture.
Dégager la ceinture.

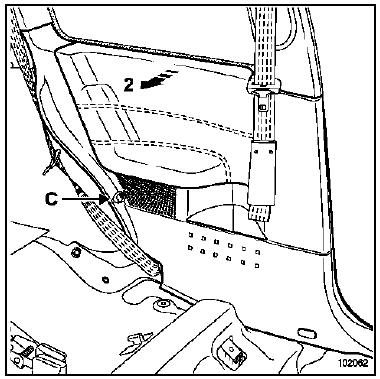

Déposer la vis (C).
Déclipper la garniture d'aile arrière (2).

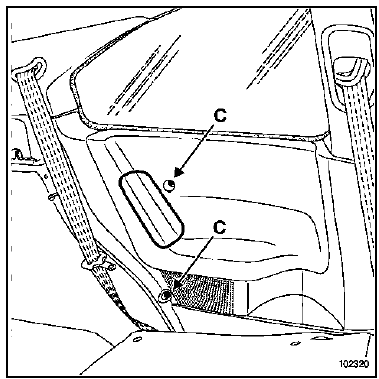

Pour un véhicule équipé d'airbags latéraux arrière : Déposer les deux vis (C).
Dégager partiellement le joint d'étanchéité de porte.

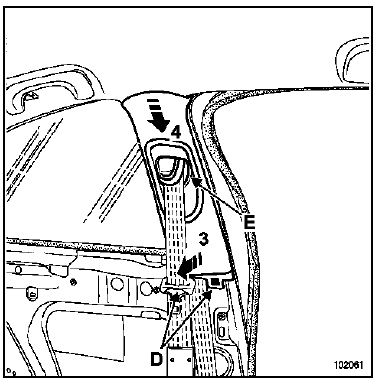

Déclipper les agrafes de maintien inférieures (D).
Dégager :

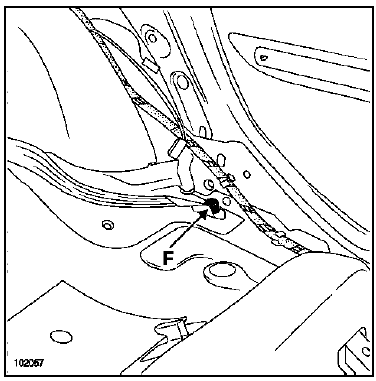

Déposer la fixation inférieure de ceinture (F).
Dégager partiellement le joint d'étanchéité de coffre.

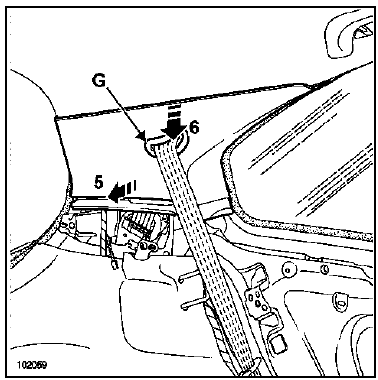

Déclipper la garniture de custode (5).
Dégager :
Dépose des poignées de maintien :

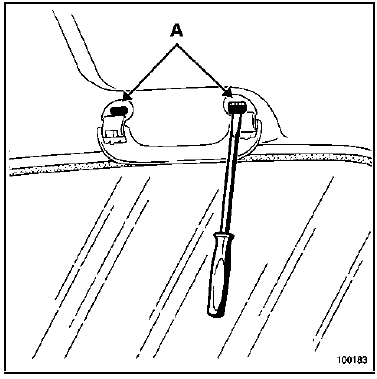

A l'aide de l'outil Car. 1597, déclipper les deux pions de fixation (A), puis déposer la pièce en tirant manuellement dessus.
Déclipper les deux agrafes supérieures arrière de la garniture.
Les interventions suivantes nécessitent deux opérateurs. |

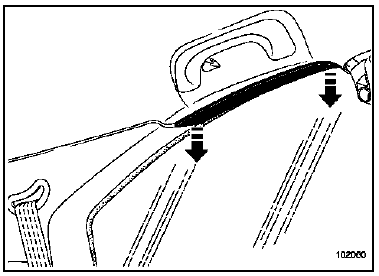

Dégrafer avec précaution la garniture (bande de velcro).
Poser la garniture sur les appuie-tête et débrancher les différents connecteurs.
Dégager avec précaution la garniture par la porte de coffre afin d'éviter toute pliure de celle-ci.
Particularités de la dépose de la garniture de pavillon équipée d'un toit ouvrant :
NOTA : Dans la méthode ci-dessous ne sont traités que les éléments qui viennent se rajouter lorsque le véhicule est équipé d'un toit ouvrant.
Le reste de la méthode est identique au modèle sans toit ouvrant.

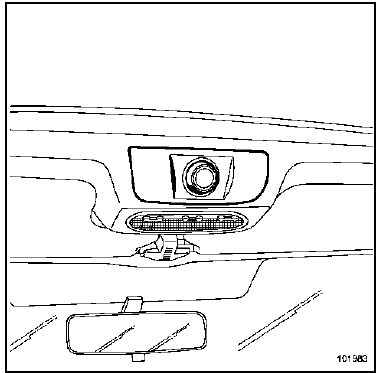

Déposer la commande du toit ouvrant.
Débrancher les connecteurs.
ATTENTION : La manipulation de la garniture doit s'effectuer avec précaution car la coupe du toit ouvrant entraîne une fragilité au niveau des bordures latérales (risque de pliures).
REPOSE
Entrer la garniture par la porte de coffre.
Brancher les connecteurs.
Centrer la garniture en montant les poignées de maintien.
Procéder dans le sens inverse de la dépose.

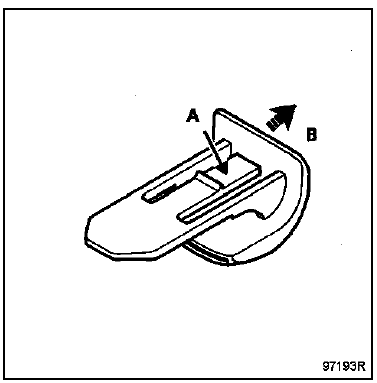

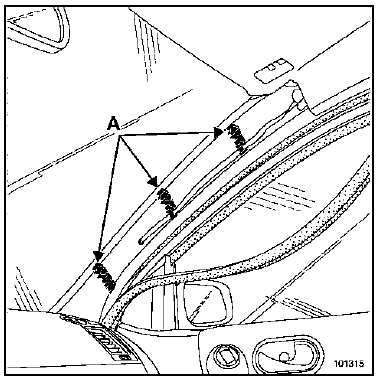

Avant la repose de la garniture, vérifier l'état des agrafes (A), référence : 82 00 100 314.
ATTENTION : Le fil d'antenne carminat est fixé sur les agrafes de fixation du montant de pare brise gauche.
Serrer au couple les vis de fixation et du rail de ceinture (21 N.m).
